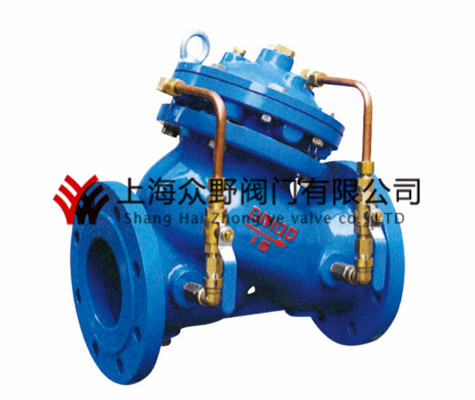

JD745X多功能水泵控制閥
上海眾野閥門有限公司在生產JD745X多功能水泵控制閥中有著精湛的技術與先進的設備，選型請提供JD745X多功能水泵控制閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、JD745X多功能水泵控制閥描述
JD745X多功能水泵控制閥主要用于水泵上，對水泵抽水進行控制，這樣可以有特殊情況的時候及時調節流量，另外可以對水泵的流量進行有效多功能的控制，多功能水泵控制閥可以防水錘、控制流量、過濾雜質等多功能，所以叫做多功能水泵控制閥，多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥 體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、 截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。此種閥門一般安裝 安裝在高層建筑給水系統以及其它給水系統的水泵出口管道上。
二、JD745X多功能水泵控制閥產品特點
1、 安全可靠性高。具有速閉、緩閉以及吸能腔三種消除水錘措施，而且動作完全聯鎖，不會產生誤動作。
2、 無需操作控制。當水泵啟停時，巧妙地利用閥門兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。
3、 無需專業調試。閥門動作不受液位高差和出水壓力以及水泵流量變化的影響，適應范圍廣。
4、 基本無需維修，壽命長。
5、 節能效果明顯。利用進口端的壓力進入下腔支撐膜片壓板及閥桿的重量，阻力損失小。

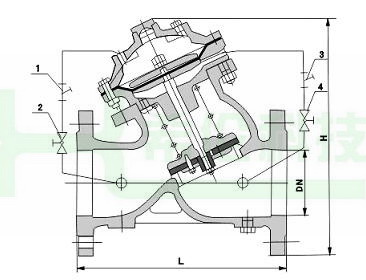

三、JD745X多功能水泵控制閥外形連接尺寸
|
|
L |
H |
D |
D1 |
n-d |
||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-18 |
8-22 |
8-26 |
|
200 |
500 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-18 |
12-22 |
12-26 |
|
250 |
605 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
698 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
787 |
257 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
914 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-22 |
16-30 |
16-33 |
|
450 |
978 |
1281 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-30 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
|
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-36 |
|
|
900 |
1800 |
2100 |
1110 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
2400 |
1230 |
|
|
1160 |
|
|
28-33 |
|
|
