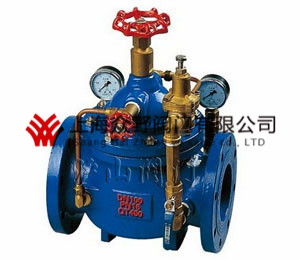

400X流量控制閥
上海眾野閥門有限公司在生產400X流量控制閥中有著精湛的技術與先進的設備，選型請?zhí)峁?00X流量控制閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、400X流量控制閥描述
400X流量控制閥是一種利用導閥開啟控制管道流量的一種水力控制閥，在高層建筑管道上與水廠商這種水力控制閥是經常能看見的，適用于配水管需控制流量和壓力的管道中，保持預定流量不變，將過大流量限制在一個預定直，并將上游高壓適 當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地減小流域面積的理，利用相關導閥，最大限度地減少 能力在節流過程中的損失。在使用時，發生意外情況，可以及時截止流量，來確保管道的減少一定的損失。
流量控制閥結構特點和用途
二、400X流量控制閥工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節 閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
三、400X流量控制閥主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
出口可調壓力(MPa) |
壓力特性 △P2P1 |
流量特性 △P2P1 |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
||
|
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
四、400X流量控制閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |

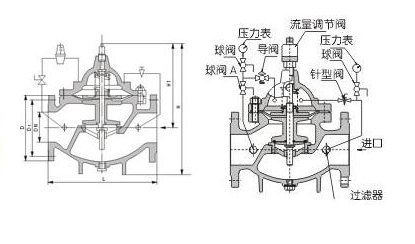

五、400X流量控制閥尺寸
|
公稱通徑 |
尺 寸 |
||||
|
DN(mm) |
L |
F1 |
F |
H1 |
H |
|
20 |
150 |
136 |
292 |
247 |
342 |
|
25 |
160 |
136 |
292 |
247 |
342 |
|
32 |
180 |
136 |
292 |
247 |
342 |
|
40 |
200 |
155 |
330 |
278 |
395 |
|
50 |
203 |
155 |
330 |
278 |
395 |
|
65 |
216 |
165 |
350 |
298 |
405 |
|
80 |
241 |
175 |
365 |
313 |
430 |
|
100 |
270 |
195 |
410 |
350 |
510 |
|
125 |
300 |
220 |
455 |
365 |
560 |
|
150 |
330 |
230 |
475 |
420 |
585 |
|
200 |
400 |
255 |
530 |
450 |
675 |
|
250 |
480 |
300 |
623 |
470 |
730 |
|
300 |
550 |
340 |
700 |
490 |
760 |
|
350 |
622 |
415 |
840 |
526 |
840 |
|
400 |
685 |
430 |
880 |
570 |
910 |
|
450 |
750 |
430 |
880 |
570 |
910 |
