HH49X消聲緩閉止回閥
上海眾野閥門有限公司在生產HH49X消聲緩閉止回閥中有著精湛的技術與先進的設備，選型請提供HH49X消聲緩閉止回閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、HH49X消聲緩閉止回閥描述
HH49X消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。靠進口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過 針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20% 左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。
二、HH49X型消聲緩閉止回閥主要技術參數
公稱壓力：1.0～2.5Mpa
適用溫度：0～80℃（如需要，可達200℃）
公稱通徑：40～1600mm
法蘭標準：GB/T 17241.6 GB/T 9113
緩閉時間：3～60秒
試驗標準：GB/T 13927 API598
適用介質：清水、污水、海水
三、HH49X型消聲緩閉止回閥主要技術參數
一、HH49X型消聲緩閉止回閥體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
二、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
三、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
四、橡膠緩沖，啟閉平穩，無振動，無噪音。
五、比老式止回閥六阻小，有明顯的節能效果
四、HH49X型消聲緩閉止回閥主要技術參數
|
零件名稱 |
閥體 |
閥瓣 |
閥桿、油缸、活塞 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |

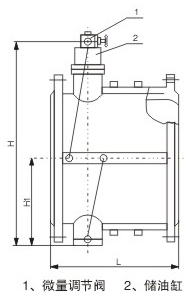

五、HH49X型消聲緩閉止回閥規格尺寸
|
DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
65 |
