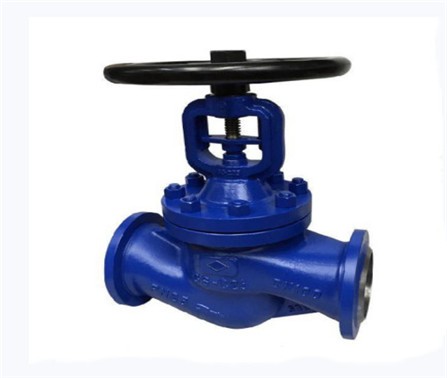

WJ61H焊接波紋管截止閥
WJ61H焊接波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。焊接波紋管截止閥另一端置于閥體和閥蓋之間構成靜密封。
詳細介紹
WJ61H焊接波紋管截止閥原理：
WJ61H焊接波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。焊接波紋管截止閥另一端置于閥體和閥蓋之間構成靜密封。焊接波紋管截止閥適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。波紋管閥門采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。
WJ61H焊接波紋管截止閥型號：
碳鋼：WJ61H-16C，WJ61H-25C，WJ61H-40C，WJ61H-64C，WJ61H-100C
不銹鋼：WJ61W-16P，WJ61W-25P，WJ61W-40P，WJ61W-64P，WJ61W-100P
WJ61H焊接波紋管截止閥優點：
1、產品結構合理、密封可靠。
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能。
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
5、閥芯可根據需要做承切斷型和調節型。
WJ61H焊接波紋管截止閥制造標準：
制造標準 | 法蘭標準 | 試驗標準 | 結構長度 | 對焊口標準 |
DIN3356 | DIN2543-2545 | DIN3230 | DIN3202 | DIN3239 |
WJ61H焊接波紋管截止閥主要零部件材質：
閥桿 | 閥瓣 | 波紋管 | 螺栓 | 螺母 | 填料 | 墊片 | |
閥體/閥蓋 | |||||||
A105 | 420 | A105 | 304 | B7 | 2H | 石墨 | 石墨+304 |
F304 | F304 | F304 | 304 | B8 | 8 | 石墨 | 石墨+304 |
F316 | F316 | F316 | 304 | B8 | 8 | 石墨 | 石墨+304 |
焊接波紋管截止閥性能規范：
公稱壓力(Lb) | 殼體試驗壓力(Mpa) | 密封壓力試驗(Mpa) | 適用溫度(℃) | 適用介質 |
800 | 19.5 | 14.3 | CS:-29~425℃ | 水 |
SS:-59~540℃ | 蒸汽 | |||
油品 |
焊接波紋管截止閥規格尺寸：
15 | 20 | 25 | 32 | 40 | 50 | ||
Size | |||||||
L | 150～800Lb | 92 | 111 | 120 | 152 | 172 | 220 |
H | 150～800Lb | 195 | 226 | 248 | 282 | 325 | 360 |
W | 150～800Lb | 100 | 125 | 160 | 160 | 180 | 240 |
