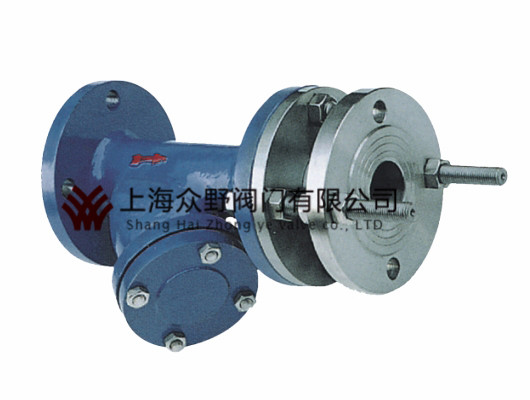

拉桿伸縮Y型過濾器
YSTF型拉桿伸縮Y型過濾器是Y型過濾器的一種延伸過濾器，與Y型過濾器結構相同，是由Y型過濾器及伸縮接頭組合，具有安裝長度可調節，裝拆方便的特點。
詳細介紹
一、拉桿伸縮Y型過濾器產品概述：
YSTF型拉桿伸縮Y型過濾器是Y型過濾器的一種延伸過濾器，與Y型過濾器結構相同，是由Y型過濾器及伸縮接頭組合，具有安裝長度可調節，裝拆方便的特點，既可使用水力控制閥及精密的易堵塞的機械產品的過濾設備，又可起到熱帳冷縮的原理，拉桿伸縮過濾器是輸送介質的管道系列不可缺少的一種裝置。
拉桿伸縮Y型過濾器最大特點是伸縮型特點，其最大位置可移伸100mm，有利于安裝方便，提高工作效率，主要起管道不受熱脹冷縮，引起的擠壓或拉伸導致管道的變形及破裂，起保護管道作用。
二、拉桿伸縮Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 | ||||
YSTF-C | YSTF-P | YSTF-PL | YSTF-R | YSTF-RL | ||
1 | 閥 體 | WCB | 304 | 304L | 316 | 316L |
2 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
3 | 墊 片 | 耐油石墨、丁腈橡膠、聚四氟乙烯 | ||||
4 | 閥 蓋 | WCB | 304 | 304L | 316 | 316L |
5 | 伸縮拉桿 | 鍍鋅螺桿 | 鍍鋅螺桿 | 鍍鋅螺桿 | 鍍鋅螺桿 | 鍍鋅螺桿 |
材料可根據客戶需求定制，具體情況請咨詢我公司銷售人員或技術人員。
三、拉桿伸縮Y型過濾器主要技術參數表：
公稱壓力(MPa) | 耐壓試驗壓力(MPa) | 工作壓力(MPa) |
1.0 | 1.1 | 1.0 |
1.6 | 1.8 | 1.6 |
2.5 | 3.8 | 2.5 |
4.0 | 4.4 | 4.0 |
設計壓力 | PN0.6-25.0MPa | |
設計標準 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 | |
法蘭標準 | GB/T 9112-2000、HG 20592-97、HG 20615-97 | |
結構長度標準 | GB/T 12221 | |
試驗與檢驗標準 | JB/T 9092 | |
四、拉桿伸縮Y型過濾器主要外型尺寸表：
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | H | H1 | D | D1 | n-dn | ||
1.0 | 50 | 300±12 | 145 | 100 | 185 | 125 | 4-18 |
80 | 380±15 | 205 | 145 | 200 | 160 | 8-18 | |
100 | 430±15 | 235 | 165 | 220 | 180 | 8-18 | |
150 | 550±15 | 320 | 230 | 280 | 240 | 8-22 | |
200 | 650±25 | 440 | 320 | 340 | 295 | 8-22 | |
250 | 775±25 | 510 | 370 | 395 | 350 | 12-26 | |
300 | 900±25 | 550 | 450 | 445 | 400 | 12-26 | |
350 | 1020±30 | 600 | 500 | 500 | 460 | 16-28 | |
400 | 1150±30 | 640 | 620 | 565 | 515 | 16-30 | |
1.6 | 50 | 300±12 | 145 | 100 | 165 | 125 | 4-18 |
80 | 380±15 | 205 | 145 | 200 | 160 | 8-18 | |
100 | 430±15 | 235 | 165 | 220 | 180 | 8-18 | |
150 | 550±15 | 320 | 230 | 285 | 240 | 8-22 | |
200 | 650±25 | 440 | 320 | 340 | 295 | 8-22 | |
250 | 775±25 | 510 | 370 | 405 | 355 | 12-26 | |
300 | 900±25 | 550 | 450 | 460 | 410 | 12-26 | |
350 | 1020±30 | 600 | 500 | 520 | 470 | 16-28 | |
400 | 1150±30 | 640 | 620 | 580 | 525 | 16-30 | |
如需更高的工作壓力，訂貨時請注明，具體情況請咨詢我公司銷售人員或技術人員。

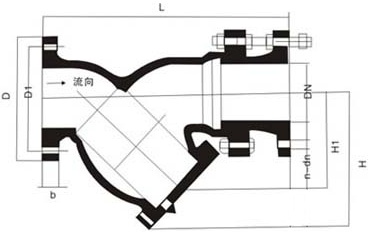

五、拉桿伸縮Y型過濾器主要結構圖：
