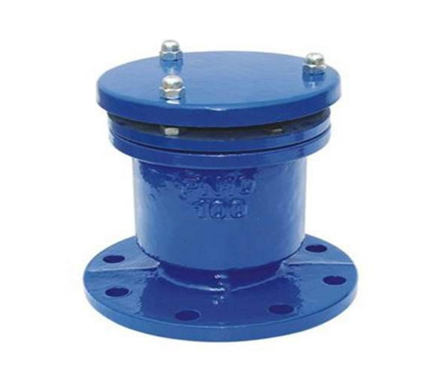

P41X快速排氣閥
P41X快速排氣閥,P41X排氣閥?用于泵的出水口或管線有閉氣的地方，來排除管內的氣體從而疏通管道達到正常工作，如不加裝排氣閥，管道隨時出現氣阻。
詳細介紹
P41X快速排氣閥產品概述：
P41X快速排氣閥,P41X排氣閥用于泵的出水口或管線有閉氣的地方，來排除管內的氣體從而疏通管道達到正常工作，如不加裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求。當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起關閉出口，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體會集中到管內上部，閥內水位下降，浮球順水下降氣體從小孔排出。如出現停電停泵，管內水流空時，隨時會出現負壓，浮球順水下降，打開小孔帶動大孔進行大量補氣，防止管道振動或破裂，確保管道安全。
P41X快速排氣閥產品參數：
公稱通徑：DN15-DN200
公稱壓力：1.0MPa-1.6MPa
適用介質：水
適用溫度：0-70℃
閥體材質：鑄鐵、鑄鋼、不銹鋼
P41X快速排氣閥產品工作原理：
P41X,P42X快速排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
P41X快速排氣閥技術參數：
公稱通徑DN（mm） | 50（2"）~200（8"） |
公稱壓力PN（Mpa） | 1.0~1.6 |
使用溫度（℃） | 0~85 |
適用介質 | 清水 |
P41X快速排氣閥部件材質：
零件名稱 | 材質屬性 |
閥體 | 鑄鐵、鑄鋼 |
浮球 | 不銹鋼 |
P41X快速排氣閥外形尺寸：
通徑 | D | D1 | D2 | D3 | H | Z-Φd |
50 | 160 | 125 | 102 | 175 | 270 | 4-14 |
80 | 195 | 160 | 138 | 215 | 300 | 4-18 |
100 | 215 | 180 | 158 | 230 | 310 | 8-18 |
150 | 280 | 240 | 212 | 265 | 395 | 8-23 |
200 | 335 | 295 | 268 | 380 | 455 | 8-23 |
