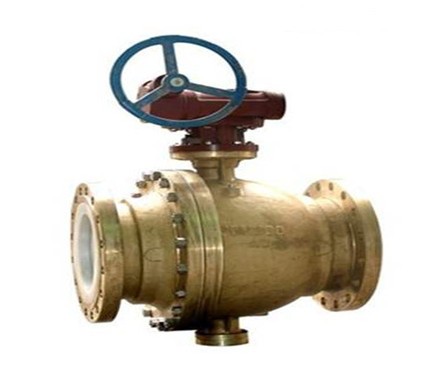

QY347F氧氣固定式球閥

  • QY347F氧氣固定式球閥

QY347F氧氣固定式球閥屬于氧氣管道用閥門，具有普通閥門用特點，它采用了銅材質制造，具有耐腐蝕、阻燃性能好、傳熱性快等優點。

詳細介紹

QY347F氧氣固定式球閥概述：

QY347F氧氣固定式球閥屬于氧氣管道用閥門，具有普通閥門用特點，它采用了銅材質制造，具有耐腐蝕、阻燃性能好、傳熱性快等優點，該系列產品已成為氧氣管控工程系統中理想的設備。本氧氣球閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多要求。因為氧氣易燃，所以需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。

QY347F氧氣固定式球閥主要技術參數：

①、產品名稱：Qy347F銅氧氣專用球閥

②、公稱口徑：DN15-200

③、公稱壓力：0.6MPa-4.0MPa

④、適用溫度：≤150℃

⑤、適用介質：氧氣、氮氣等

⑥、檢驗標準：JB/T9092

⑦、結構長度：ASME B16.10， GB12221。

QY347F氧氣固定式球閥的性能范圍：

公稱通徑（DN）

15－300

公稱壓力（MPa）

1.6

2.5

4.0

試驗壓力
（MPa）

強度

2.4

3.75

6.0

密封

1.76

2.75

4.4

適用溫度

≤150℃

適用介質

氧氣

閥　體

硅黃銅

閥　桿

不銹鋼

閥　芯

銅、不銹鋼

填　　料

聚四氟乙烯

QY347F氧氣固定式球閥壓力試驗：

公稱壓力NominalPressure

1.6

2.5

4.0

強度試驗
Shell Test

2.4

3.8

6.0

水密封試驗
Water Seal Test

1.8

2.8

4.4

氣密封試驗
Air Seal Test

0.4-0.7

QY347F氧氣固定式球閥主要零件材料及性能：

閥體
Body

WCB

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球體 閥桿
Ball Stem

2Cr13

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

閥 座
Seat

聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL

墊片
Shim

聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket

閥桿座
Stem Seat

聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite

填料
Packing

聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite

填料壓蓋
Gland

WCB

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

溫度
Temperature

-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL)

介質
Medium

水 蒸汽 油品
Water steam
Oil goods

硝酸類 Nitric Acid

強氧化介質
strongey oxidable medium

醋酸類 Acetic Acid

尿素類 Urea

氧氣球閥PN1.6MPa主要連接尺寸及重量：

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt（㎏）

2.5

3

5

6

7

10

15

19

33

58

93

160

氧氣球閥PN2.5MPa主要連接尺寸及重量：

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

氧氣球閥PN4.0MP主要連接尺寸及重量：

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-
