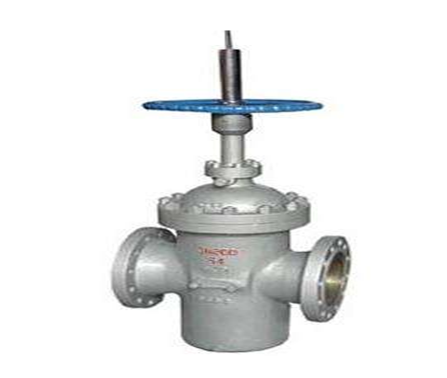

Z43W無導流孔平板閘閥
Z43W無導流孔平板閘閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的。
詳細介紹
Z43W無導流孔平板閘閥概述：
Z43W無導流孔平板閘閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的，每一年油田上使用的閥門占總額的％20所以油田上使用油田閥門的量還是很大的. 流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因 此平板閘閥液能適用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下關閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。
Z43W無導流孔平板閘閥的分類： 平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。無導流孔平板閘閥的分類： 平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。
Z43W無導流孔平板閘閥外形及連接尺寸：
PN(MPa) | DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 25 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
1.0 | L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 283 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 408 | 430 | 457 | 508 | 610 | 660 | 711 | 811 |
H | 316 | 338 | 336 | 363 | 390 | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2036 | 2247 | 2723 | 3092 | 3414 | 3870 | 4550 | |
H1 | 48 | 60 | 70 | 75 | 78 | 83 | 90 | 100 | 120 | 138 | 155 | 185 | 215 | 245 | 275 | 300 | 335 | 370 | 450 | 500 | 535 | 590 | 678 | |
2.5 | L | 108 | 117 | 127 | 140 | 165 | 216 | 241 | 283 | 308 | 381 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 900 | 1000 | 1100 | 1200 |
H | 316 | 338 | 336 | 363 | 390 | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2036 | 2247 | 2723 | 3092 | 3414 | 3870 | 4550 | |
H1 | 48 | 60 | 70 | 75 | 78 | 83 | 90 | 100 | 120 | 138 | 155 | 185 | 215 | 245 | 275 | 300 | 335 | 370 | 450 | 500 | 535 | 590 | 703 | |
4.0 | L | 108 | 117 | 127 | 140 | 165 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 900 | 1000 | ||
H | 316 | 338 | 336 | 363 | 390 | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2036 | 2247 | 2723 | 3092 | 3414 | |||
H1 | 48 | 60 | 70 | 75 | 78 | 83 | 90 | 100 | 120 | 138 | 155 | 185 | 215 | 245 | 275 | 300 | 335 | 370 | 450 | 500 | 535 | |||
6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1150 | 1350 | 1450 | |||||||||
H | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2247 | 2723 | 3092 | ||||||||||
H1 | 98 | 110 | 115 | 135 | 1258 | 180 | 213 | 255 | 285 | 318 | 355 | 420 | 495 | 553 | ||||||||||
10.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1150 | 1350 | ||||||||||
H | 440 | 483 | 595 | 683 | 735 | 833 | 1072 | 1265 | 1433 | 1675 | 1857 | 2247 | 2723 | |||||||||||
H1 | 108 | 120 | 125 | 143 | 165 | 185 | 225 | 270 | 313 | 348 | 378 | 455 | 525 |
