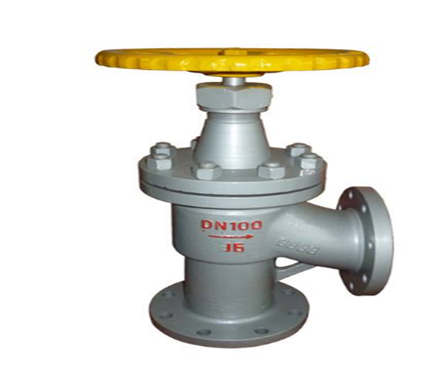

J42B角式氨用截止閥
J42B角式氨用截止閥為氨氣、燃氣的管路或裝置設計。結構上注意了防火要求。填料采用聚四氟乙烯，密封好。密封副材料采用聚四氟乙烯，為軟密封，密封好。
詳細介紹
J42B角式氨用截止閥產品概述：
J42B角式氨用截止閥為氨氣、燃氣的管路或裝置設計。結構上注意了防火要求。填料采用聚四氟乙烯，密封好。密封副材料采用聚四氟乙烯，為軟密封，密封好。適用于氨氣,液化石油氣氟氣管路系統，作為啟閉裝置，也適用于其他溫度≤150℃的管路。氨用截止閥具有密封性能穩定、耐腐蝕強、無介質內、外漏以及操作輕便等特點，適用于化工行業氨氣,燃氣管道的傳送，并符合使用的要求。其密封性、可維修性、安全性等。
J42B角式氨用截止閥產品特點：
1.針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素)，可耐氨氣、液氨腐蝕，低溫可至－40℃,最大限度保證工況條件使用要求。
2.氨用截止閥密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損。
3.產品中法蘭采用凹凸密封結構，即使在管道壓力波動的情況下，保證中法蘭密封好。
4.上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，防止普通閥門填料函密封薄弱、介質易外漏的可能。
氨用截止閥與普通截止閥的區別：
氨用截止閥密封面采用四氟，密封性能好，使用長。氨用截止閥經常要用到氨氣、氮氣、氫氣、氬氣.氟氣等氣體/（液體）。這些氣體一般都是貯存在貯罐中。使用時通過氨用截止閥開啟，再經過其它控制閥門細調，使氣體輸入使用系統。氨閥的法蘭常用凹凸面的，氨用截止閥主要設計參數: 氨用截止閥適用介質：氨氣、氨液等。適用溫度：巴氏合金-40+150℃，四氟-40℃+200℃。
氨用截止閥區別與其他截止閥的特點：
1．密封面采用四氟（巴氏合金），密封性能好，使用長
2．中通法蘭為凹凸結構，閥桿采用暗桿連接。
3．閥體密封面部位采用球凸狀，與閥瓣吻合密封。
4.氨對金屬銅；鋁；；包括塑料，橡膠都是不允許直接和氨接觸
J42B角式氨用截止閥主要零件材料：
零件名稱 | 閥體、閥蓋 | 密封圈 | 填料 | 填料壓蓋 | 閥桿 | 墊片 |
J42B-25C | 鑄鋼 | 巴氏合金 | 聚四氟 | 碳鋼 | 聚四氟 | |
J42B-25P | 灰鑄鐵 | 不銹鋼 | ||||
J42F-25C | 不銹鋼 | 聚四氟乙烯 | 碳鋼 | |||
J42B角式氨用截止閥性能規范：
公稱壓力PN（MPA） | 試驗壓力PS（MPa） | 適用介質 | 適用溫度（℃） | |
2.5 | 3.8 | 氨氣、 | 巴氏合金 | 四氟 |
4.0 | 6.4 | |||
J42B角式氨用截止閥主要尺寸及重量：
公稱通徑 | 尺寸（mm） | |||||||||||
L | D | D1 | D2 | D4 | b | f | f1 | Z-φd | 關 | 開 | D3 | |
10 | 65 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
15 | 65 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
20 | 75 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-φ14 | 170 | 200 | 120 |
25 | 80 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-φ14 | 197 | 210 | 120 |
32 | 90 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-φ18 | 199 | 213 | 140 |
40 | 100 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-φ18 | 248 | 264 | 160 |
50 | 115 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-φ18 | 265 | 295 | 180 |
65 | 145 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-φ18 | 310 | 349 | 220 |
80 | 155 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-φ18 | 340 | 357 | 240 |
100 | 175 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-φ23 | 380 | 413 | 280 |
125 | 200 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-φ25 | 430 | 451 | 320 |
150 | 240 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-φ25 | 505 | 492 | 360 |
200 | 300 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-φ25 | 550 | 806 | 400 |
250 | 325 | 425 | 370 | 335 | 31 | 36 | 3 | 4.5 | 12-φ30 | 730 | 880 | 450 |
300 | 375 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-φ30 | - | 995 | 550 |
