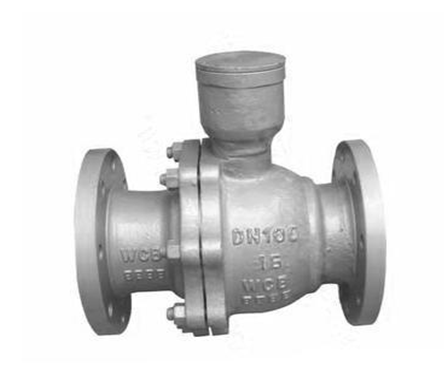

FDQ41F防盜球閥
FDQ41F防盜球閥是針對盜取、盜賊研究出的一種防盜型閥門，也叫帶鎖球閥。一種具有防盜功能的球閥，包括閥體和設計在閥體內的閥桿，閥體上部設有閥蓋。
詳細介紹
一、FDQ41F/H防盜球閥產品概述
FDQ41F防盜球閥是針對盜取、盜賊研究出的一種防盜型閥門，也叫帶鎖球閥。一種具有防盜功能的球閥，包括閥體和設計在閥體內的閥桿，閥體上部設有閥蓋，閥桿上部設有防盜鎖(一種閥門防盜密碼鎖)，防盜鎖上端設有防潮防銹橡膠圈，其上部還設有一個頂部鐵蓋(其目的是為了防止臟東西掉入防盜鎖內和地面的潮濕對防盜鎖的腐蝕)，另閥體的中間位置是通過螺紋的鉸接再用電焊直接焊死，使閥門本體連接在一起，使閥門整體達到防盜效果，閥體與管道的連接是采取電焊連接的，可直接把閥體焊接在管道上，可以達到管線和球閥一體的效果。該產品在具有常規球閥結構特點及用途的基礎上，設計防盜結構，特別適用于無人看管的管路上使用，以防止管路中介質的丟失和管理不善造成破壞損失。
目前，在供油、供暖、供水管道上發生盜竊閥門配件和盜竊石油、水和拖欠供暖、供水費的現象日益嚴重，尤其在供油管道上，盜取原油是接近瘋狂的地步，防盜球閥由于有專用手輪與閥桿無機械連接，操作完畢后可將手輪取下帶走，可避免誤操作兼起防盜作用，便于控制、管理。
防盜球閥安裝后，拿附扳手上端的小六角旋出閥門上蓋的小內六角螺絲，移開蓋子，中間就是鎖芯，如帶鑰匙鎖芯就用鑰匙打開，如帶密碼鎖芯(見防盜閥門的密碼編制和使用)，拿出鎖芯后，就用附件扳手下端打開(或關閉)，順時針關，逆時針開。
二、FDQ41F/H防盜球閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | ||
1 | 閥體、閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
2 | 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
3 | 閥桿 | 2Cr13 | 304 | 316 |
4 | 密封面 | 增強聚四氟乙烯、聚四氟乙烯(PTFE)、對位聚苯(PPL)、不銹鋼、硬質合金 | ||
5 | 填料 | 聚四氟乙烯(PTFE)、 柔性石墨 | ||
6 | 鎖開 | 鍛鋼銅 | ||
7 | 扳手 | 鍛鋼 | ||
三、FDQ41F/H防盜球閥主要外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b | Z-φd | ||
1.6 | 15 | 130 | 95 | 65 | 46 | 14 | 4-φ14 |
20 | 140 | 105 | 75 | 56 | 16 | 4-φ14 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-φ14 | |
32 | 165 | 140 | 100 | 76 | 18 | 4-φ18 | |
40 | 180 | 150 | 110 | 84 | 18 | 4-φ18 | |
50 | 200 | 165 | 125 | 99 | 20 | 4-φ18 | |
65 | 220 | 185 | 145 | 118 | 20 | 4-φ18 | |
80 | 250 | 200 | 160 | 132 | 20 | 8-φ18 | |
100 | 280 | 220 | 180 | 156 | 22 | 8-φ18 | |
125 | 320 | 250 | 210 | 184 | 22 | 8-φ18 | |
150 | 360 | 285 | 240 | 211 | 24 | 8-φ22 | |
200 | 400 | 340 | 295 | 266 | 24 | 12-φ22 | |
2.5-4.0 | 15 | 130 | 95 | 65 | 46 | 14 | 4-φ14 |
20 | 140 | 105 | 75 | 56 | 16 | 4-φ14 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-φ14 | |
32 | 165 | 140 | 100 | 76 | 18 | 4-φ18 | |
40 | 180 | 150 | 110 | 84 | 18 | 4-φ18 | |
50 | 200 | 165 | 125 | 99 | 20 | 4-φ18 | |
65 | 220 | 185 | 145 | 118 | 22 | 8-φ18 | |
80 | 250 | 200 | 160 | 132 | 24 | 8-φ18 | |
100 | 320 | 235 | 190 | 156 | 24 | 8-φ22 | |
125 | 350 | 270 | 220 | 184 | 26 | 8-φ26 | |
150 | 400 | 300 | 250 | 211 | 28 | 8-φ26 | |
