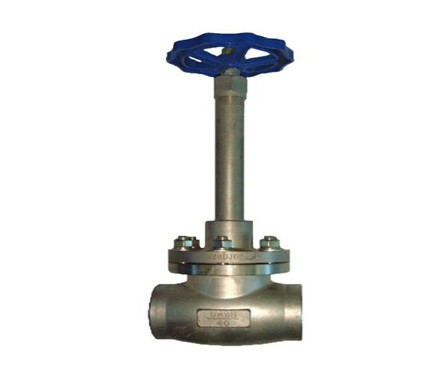

低溫長軸截止閥
低溫長軸截止閥是根據閥桿、閥軸定制，加工加長，方便開啟而定做閥桿長度的低溫截止閥，專門于管道上作為開關啟閉專用的截止閥。
詳細介紹
一、低溫長軸截止閥產品描述
低溫長軸截止閥是根據閥桿、閥軸定制，加工加長，方便開啟而定做閥桿長度的低溫截止閥，專門于管道上作為開關啟閉專用的截止閥，低溫長軸截止閥連接方式為法蘭、焊接兩種，經過氮化低溫處理后，就成為專門用于低溫條件下的低溫截止閥，低溫截止閥通用材質都為不銹鋼材質，低溫加長桿截止閥適用于低溫液體貯運設備的管理系統，只適用于低溫介質于冷凍液當中。低溫長軸截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
二、低溫長軸截止閥執行標準
設計與制造 | 結構長度 | 浩蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
JB/T7749 | GB12221 | JB79 | GB9131 | JB/T9092 |
三、低溫長軸截止閥壓力試驗
公稱壓力PN | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
上密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
四、低溫長軸截止閥主要零件材料及性能
體蓋板 | 閥桿 | 密封面 | 墊片 | 埴料 | 工作溫度℃ | 適用介質 |
LCB | 1Cr17Ni12 | DTL/DTL | 1Cr13/柔性石墨低溫石棉 | PTFE | -46 | 丙烷/丙烯 |
LC1 | -60 | |||||
LC2 | -73 | |||||
LC3 | 1Cr18Ni9Ti | -101 | ||||
LC4 | -115 | |||||
LC8 | -196 |

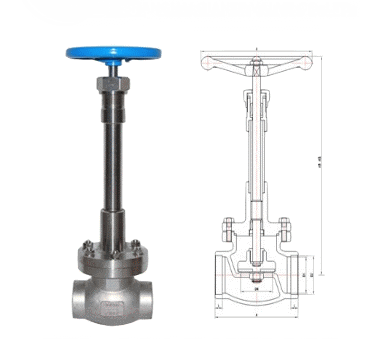

五、低溫長軸截止閥結構圖
