HCN低噪音籠式調節閥

  • HCN低噪音籠式調節閥

上海眾野閥門有限公司在生產HCN低噪音籠式調節閥中有著精湛的技術與先進的設備，選型請提供HCN低噪音籠式調節閥的口徑、壓力、介質、材質等參數。

詳細介紹

一、HCN低噪音籠式調節閥產品描述

HCN低噪音籠式調節閥是CV3000系列的主打產品，簡稱HCN調節閥，氣動執行裝置，有良好的消音性能，在調節流量時是一款不錯的低噪音調節閥。該閥具有可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。角型調節閥是各裝置廣泛使用的儀表之一。它準確正常地工作對保證工藝裝置的正常運行和安全生產有著重要的意義。因此加強氣動調節閥的維修是必要的 。HCN低噪音籠式調節閥廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用介質空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。

二、HCN低噪音籠式調節閥技術參數

    型    式    直通鑄造球形閥
    公稱通徑    40、50、65、80、100、150、200mm
    公稱壓力    ANSI 150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接連接：嵌接焊SW（40～50mm） 對接焊BW （65～200mm）
    材    料    鑄鋼（ZG230-450）
                鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
    上 閥 蓋    常溫型（P）：-5～+230℃  伸長Ⅰ型（EⅠ）：+230～+566℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、HCN低噪音籠式調節閥閥內組件

    閥芯型式    金屬閥座的壓力平衡式閥芯
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HCN低噪音籠式調節閥執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    20～100、40～120、80～240kPa
    供氣壓力    140～400kPa
    氣源接口    Rc  1 4
    環境溫度    -30～+70℃

四、HCN低噪音籠式調節閥Cv值和行程



公稱通徑

40

50

65

80

100

150

200

閥座直徑

25

32

40

32

40

50

40

50

65

50

65

80

65

80

100

100

125

150

125

150

200

額定Cv值

11

17

24

17

24

44

24

44

68

44

68

99

68

99

175

175

275

360

275

360

640

額定行程

25

38

50

75

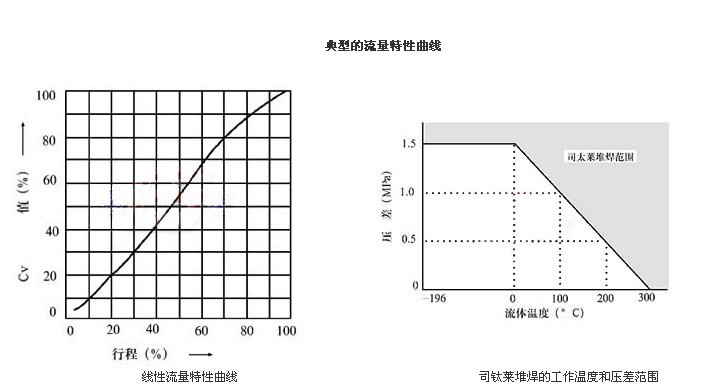

五、HCN低噪音籠式調節閥流量特性

圖片關鍵詞

六、HCN低噪音籠式調節閥允許壓差
A.氣—關式閥100KPa



執行機構

供氣壓力

彈簧范圍

定位器

允許壓差

公稱通徑

40

50

65

80

100

150

200

LHA2D

1.4

0.2～1.0

有或無

19

15

13

11

8

-

-

1.6

0.2～1.0

有

40

40

40

40

40

-

-

100

74

54

53

40

-

-

4.0

0.8～2.4

有

40

40

40

40

40

-

-

400

100

100

100

100

-

-

LHA3D

1.4

0.2～1.0

有或無

34

26

23

19

14

10

-

1.6

0.2～1.0

有

40

40

40

40

40

40

-

100

100

100

94

71

51

-

4.0

0.8～2.4

有

40

40

40

40

40

40

-

100

100

100

100

100

100

-

LHA4D

1.4

0.2～1.0

有或無

-

-

39

32

25

17

14

1.6

0.2～1.0

有

-

-

40

40

40

40

40

-

-

100

100

100

87

70

4.0

0.8～2.4

有

-

-

40

40

40

40

40

-

-

100

100

100

100

100

B.氣—開式閥100KPa



執行機構

供氣壓力

彈簧范圍

定位器

允許壓差

公稱通徑

40

50

65

80

100

150

200



LHA2R

1.4

0.2～1.0

有或無

19

15

13

11

8

-

-



2.8

0.8～2.4

有

40

40

40

40

40

-

-



100

100

89

74

57

-

-



LHA3R

1.4

0.2～1.0

有或無

34

26

23

19

14

10

-



2.8

0.8～2.4

有

40

40

40

40

40

40

-



100

100

100

100

100

71

-



LHA4R

1.4

0.2～1.0

有或無

-

-

39

32

25

17

14



2.8

0.8～2.4

有

-

-

40

40

40

40

40



-

-

100

100

100

100

99



LVA5R

1.4

0.2～1.0

有或無

-

-

-

-

34

24

19



1.4

0.4～1.0

有或無

-

-

-

-

40

40

40



-

-

-

-

100

72

58



2.8

0.8～2.4

有

-

-

-

-

40

40

40



-

-

-

-

100

100

100



LVA6R

4

1.9～3.5

有

-

-

-

-

40

40

-



-

-

-

-

100

10





 上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
