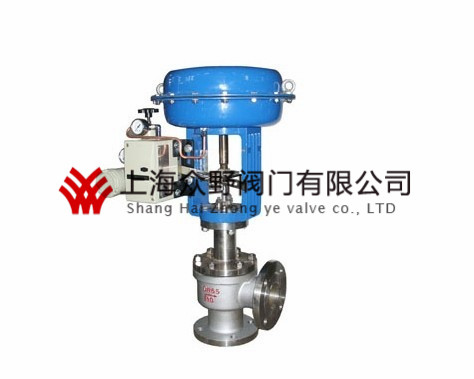

ZJHS氣動薄膜角式調節閥
上海眾野閥門有限公司在生產ZJHS氣動薄膜角式調節閥中有著精湛的技術與先進的設備，選型請提供ZJHS氣動薄膜角式調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZJHS氣動薄膜角形單座調節閥產品描述
ZJHS氣動薄膜角式調節閥采用頂導向結構，為角式安裝在管道上，兩邊管道必須成90°直角，才可以使用角式調節閥，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
二、ZJHS氣動薄膜角式調節閥公稱通徑
|
公稱通徑(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||||
|
閥座直徑(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
流量系數Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||||
|
可調范圍 |
30：1 |
|||||||||||||||||||
|
公稱壓力 |
標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa |
|||||||||||||||||||
|
閥芯形式 |
單座柱塞型閥芯 |
|||||||||||||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||||||||||
|
工作溫度 |
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ |
|||||||||||||||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產 |
|||||||||||||||||||
三、ZJHS氣動薄膜角形單座調節閥主要零件材料
|
零件名稱 |
閥體 |
閥桿 |
閥芯 |
閥座 |
填料 |
壓縮彈簧 |
波紋薄膜 |
|
材料 |
40鍛鋼 |
2Cr13 |
2Cr13或堆 |
2Cr13或堆 |
V形 |
60Si2Mn |
丁睛橡膠 |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
