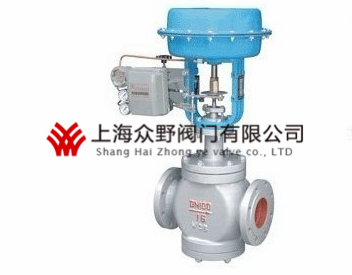

ZMAP氣動薄膜單座調節閥
上海眾野閥門有限公司在生產ZMAP氣動薄膜單座調節閥中有著精湛的技術與先進的設備，選型請?zhí)峁㈱MAP氣動薄膜單座調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZMAP氣動薄膜單座調節閥產品描述
ZMAP氣動薄膜單座調節閥是自動控制系統中最常用的執行器，氣動調節閥它雙座與單座型調節，雙座就是功率會大點，流量比單座的要大。它由氣動薄膜執行機構和直通單座閥組成，單座柱塞型閥芯、閥芯采用頂?shù)讓?dǎo)向，結構簡單，動作可靠。適用于泄漏量要求嚴格，閥前后壓差不宜過高的工作場合。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。氣動單座調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
二、ZMAP氣動薄膜單座調節閥規范
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
三、ZMAP氣動薄膜單座調節閥主要技術性能指標 |
|
項目 |
指標值 |
|
|
基本誤差％ |
不帶定位器 |
±5.0 |
|
帶定位器 |
±1.0 |
|
|
回差％ |
不帶定位器 |
3.0 |
|
帶定位器 |
1.0 |
|
|
死區％ |
不帶定位器 |
3.0 |
|
帶定位器 |
0.4 |
|
|
允許泄漏量L/h |
1×10-3×閥額定容量 |
|
四、ZMAP氣動薄膜單座調節閥允許壓差
|
供氣壓力 |
彈簧壓力 |
公稱通徑 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
允許壓差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |
|
五、ZMA(B)P型氣動薄膜單座調節閥外形尺寸 |
|
DN |
D |
|
H |
H1 |
|||
|
PN(MPa) |
|||||||
|
1.6 |
4.0 |
6.4 |
常 溫型 |
中溫型 |
|||
|
25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
|
32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
|
40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
|
50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
|
65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
|
80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
|
100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
|
125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
|
150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
|
200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
|
250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
|
300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
|
六、ZMAP氣動薄膜單座調節閥主要零件材料及推薦使用溫度范圍 |
|
零件名稱 |
材料 |
溫度范圍 |
備注 |
|
閥 體 |
HT200 |
-20～200℃ |
|
|
ZG230-450 |
-40～450℃ |
|
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
-250～550℃ |
|
|
上下膜片 |
A3鋼板 |
|
|
|
支架、頂蓋 |
HT200 |
|
|
|
壓縮彈簧 |
60Si2Mn |
|
|
|
波紋薄膜 |
5806膠夾480D尼龍66網眼布 |
|
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
|
碳纖維 |
-120～350℃ |
|
|
|
柔性石墨 |
-40～600℃ |
|
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
