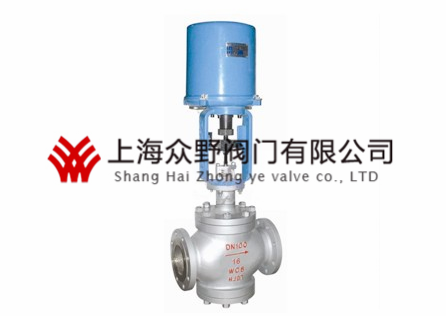

ZDLN電動雙座調節閥
上海眾野閥門有限公司在生產ZDLN電動雙座調節中有著精湛的技術與先進的設備，選型請提供ZDLN電動雙座調節的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZDLN電動雙座調節閥概述
ZDLN電動雙座調節閥又稱電動控制閥，閥體為雙座型開啟形式，調節閥在水暖、供熱、區域供熱、循環水工程、熱電廠管網和制冷空調等場合中，使用溫度在300°≤介質當中，ZDLN電動雙座調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。
二、ZDLN電動雙座調節閥技術參數
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量系數kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
100 |
1600 |
||
|
公稱壓力(MPa) |
1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫） |
|||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
動作速度mm/s |
2.1 |
3.5 |
1.7 |
3.4 |
2.0 |
|||||||||
|
配用電動執行機構型號 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|||||||||
|
流量特性 |
直線，等百分比 |
|||||||||||||
|
介質溫度℃ |
-20℃～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫） |
|||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 |
|||||||||||||
|
法蘭型式 |
法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式 |
|||||||||||||
|
閥 |
公 |
0.6 |
低溫：-250℃～-60℃ ZG1r18Ni9Ti |
|||||||||||
|
1.6 |
常溫:-20℃～+200℃ Ht200 |
|||||||||||||
|
4.0 |
常溫:-40℃～+200℃ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||
|
中溫:-40℃～-450℃ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||
|
低溫:-250℃～-60℃ZG1Cr18Ni9Ti |
||||||||||||||
三、ZDLN電動雙座調節閥執行機構
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
361LSA-20 |
2000 |
2.1 |
電源：AC220V 50Hz |
|
361LSA-30 |
3000 |
3.5 |
|
|
361LSB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
2.8 |
|
|
361LSC-99 |
10000 |
2.0 |
五、ZDLN電動雙座調節閥性能參數
|
項目 |
指標值 |
||
|
基本誤差％ |
±2.5 |
||
|
回差％ |
2.5 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差％ |
2.5 |
||
|
允許泄量L/h |
10-3×閥額定容量 |
||
六、ZDLN電動雙座調節閥尺寸與規格
|
公稱通徑 |
L |
H1 |
H |
D |
重量（Kg） |
|||||
|
PN(MPa) |
常溫 |
中溫 |
PN1.6 |
PN4.0,6.4MPa |
||||||
|
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
||||||
|
25 |
185 |
190 |
200 |
120 |
680 |
830 |
225 |
26 |
30 |
33 |
|
32 |
200 |
210 |
210 |
120 |
683 |
834 |
225 |
28 |
31 |
34 |
|
40 |
220 |
230 |
235 |
140 |
758 |
909 |
225 |
38 |
47 |
51 |
|
50 |
250 |
255 |
265 |
145 |
768 |
919 |
225 |
41 |
51 |
55 |
|
65 |
275 |
285 |
295 |
190 |
989 |
1152 |
225 |
61 |
80 |
88 |
|
80 |
300 |
310 |
320 |
210 |
1022 |
1185 |
225 |
77 |
100 |
110 |
|
100 |
350 |
355 |
370 |
220 |
1044 |
1207 |
225 |
96 |
120 |
131 |
|
125 |
410 |
425 |
440 |
270 |
1336 |
1548 |
310 |
160 |
195 |
244 |
|
150 |
450 |
460 |
475 |
280 |
1358 |
1570 |
310 |
205 |
249 |
269 |
|
200 |
500 |
560 |
570 |
320 |
1436 |
1648 |
310 |
275 |
402 |
435 |
|
250 |
640 |
660 |
670 |
450 |
1707 |
1947 |
310 |
485 |
605 |
665 |
|
300 |
720 |
735 |
750 |
465 |
1767 |
2008 |
310 |
635 |
755 |
825 |
|
公稱通徑 |
D |
DN |
H1 |
-100℃ |
-200℃ |
-250℃ |
重量 |
||||
|
H2 |
H |
H2 |
H |
H2 |
H |
||||||
|
25 |
225 |
270 |
290 |
102 |
500 |
1112 |
700 |
1312 |
900 |
1512 |
41 |
|
32 |
225 |
300 |
310 |
105 |
500 |
1118 |
700 |
1318 |
900 |
1518 |
44 |
|
40 |
225 |
310 |
340 |
127 |
500 |
1190 |
700 |
1390 |
900 |
1590 |
62 |
|
50 |
225 |
340 |
370 |
132 |
500 |
1200 |
700 |
1400 |
900 |
1600 |
67 |
|
65 |
225 |
380 |
410 |
171 |
600 |
1463 |
800 |
1663 |
1000 |
1863 |
100 |
|
80 |
225 |
410 |
440 |
188 |
600 |
1489 |
800 |
1689 |
1000 |
1889 |
112 |
|
100 |
225 |
470 |
500 |
200 |
600 |
1505 |
800 |
1705 |
1000 |
1905 |
143 |
|
125 |
310 |
550 |
590 |
250 |
700 |
1842 |
900 |
2042 |
1100 |
2242 |
229 |
|
150 |
310 |
600 |
640 |
260 |
700 |
1852 |
900 |
2052 |
1100 |
2252 |
296 |
|
200 |
310 |
720 |
760 |
300 |
700 |
1892 |
900 |
2092 |
1100 |
2292 |
471 |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
